Funktionen der Grafikdarstellung mit zwei Fenstern (3D)

CGRAPH zeigt 3D-Objekte in einer Darstellung, bei der der Ursprung (0/0/0) immer im Zentrum des Bildes bleibt. Der Ursprung bleibt damit immer Teil des Bildes; man kann bspw. nicht darüber hinaus zoomen, um „auf die andere Seite“ des Bildes zu gelangen. Die z-Achse ist zudem in der Standardeinstellung zur besseren Übersicht immer nach oben ausgerichtet. Die Darstellung von Grafiken bietet mehrere Möglichkeiten zur Veränderung.

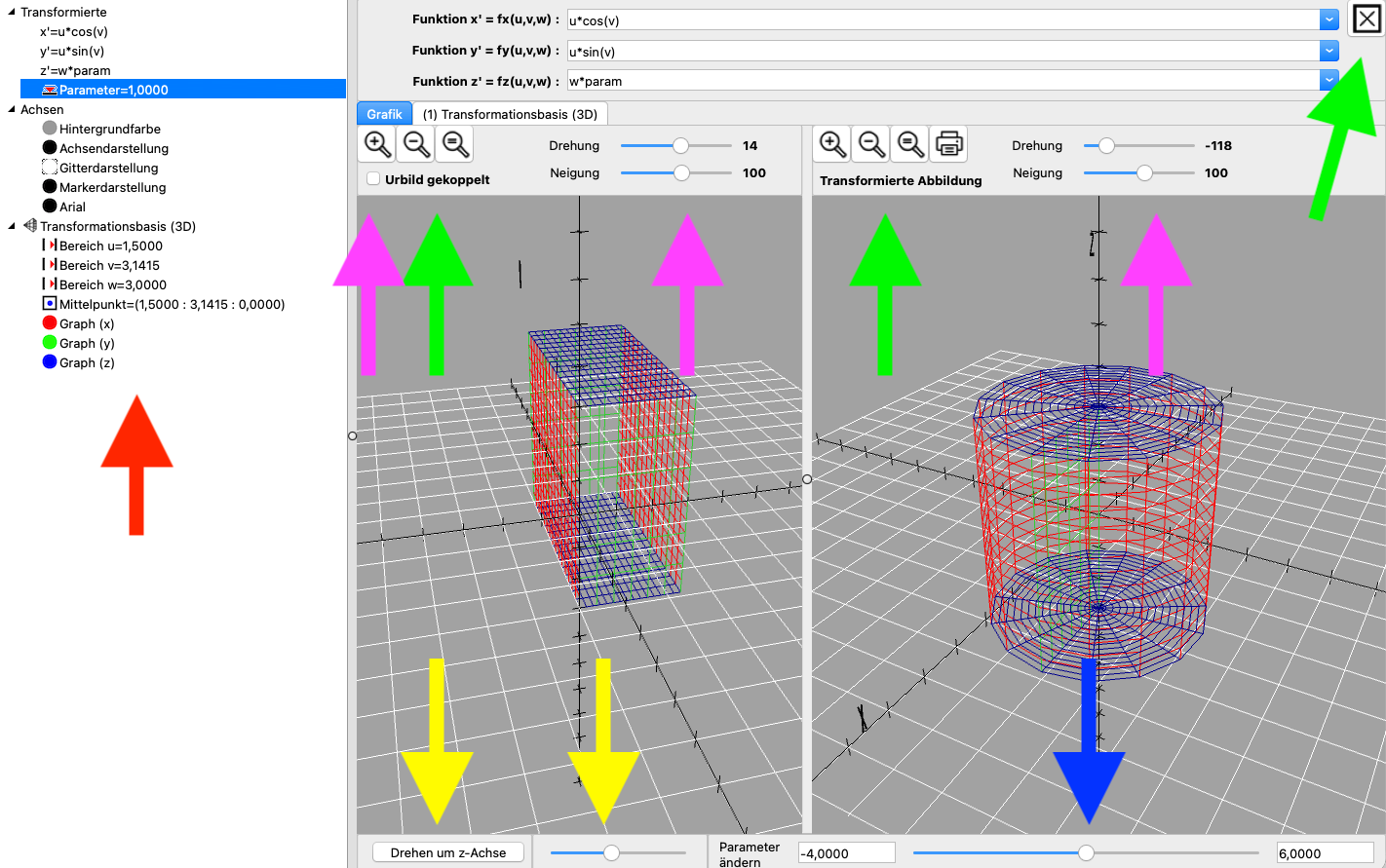

Element	Beschreibung
Baumansicht (roter Pfeil)	In dieser Ansicht links von der eigentlichen Grafikdarstellung finden sich alle wichtigen Parameter zu den einzelnen Grafiken und auch Einstellmöglichkeiten zu Farben und Erscheinung des Koordinatensystems
Funktionenleiste (grüne Pfeile)	Enthält Schalter zum Vergrößern und Verkleinern der Ansicht, zum Drucken sowie eine Möglichkeit, die Darstelllung zu entfernen
Winkeleinstellungen (magentafarbene Pfeile)	Hier können die Drehwinkel des *Urbilds* und der *transformierten Abbildung* angepasst werden.
Statusleiste (gelbe Pfeile)	Enthält eine Funktion zur automatischen, animierten Drehung der Grafik .
Parameter (blauer Pfeil))	Enthält die Möglichkeit zur Änderung eines Parameters. Zur Einstellbarkeit eines Parameters siehe Hinweise zur Änderung des Parameters in der Grafikdarstellung.

Funktionenleiste

Die Funktionenleiste (grüne Pfeile) bietet Schalter zur schnellen Änderung der Darstellung, zum Drucken und zum Schließen der Grafik als Ganzes.

Symbol	Beschreibung
	Vergrößert den Ausschnitt (Hineinzoomen) um den Faktor 2
	Verkleinert den Ausschnitt (Herauszoomen) um den Faktor 2
	Stellt den Startausschnitt wieder her, indem Skalierung und Drehwinkel wieder auf jene Werte gesetzt werden, die in den Einstellungen festgelegt sind.
	Ruft die Druckerauswahl auf und druckt die aktuelle Ansicht gemäß den generellen Einstellungen. Durch einen Rechtsklick auf dieses Symbol können zusätzliche Einstellungen abgerufen werden.
	Schließt den aktuellen Reiter und damit die Grafikdarstellung und alle damit verbundenen Vorgabeseiten.

Durch Hineinzoomen gelangt man näher an den Mittelpunkt heran. Dies führt auch dazu, dass man in Grafiken „heintauchen“ kann und sich dann visuell in deren Inneren „umsehen“ kann.

Die Skalierung kann auch über das Mausrad geändert werden.

Wenn das Feld Urbild gekoppelt markiert ist, wird das Urbild über die Regler der Transformierten Abbildung gesteuert. Dreh-, Neigungswinkel und Skalierung sind dann bei beiden Bildern immer gleich. Wenn dieses Feld markiert ist, werden zudem beim Drehen um die z-Achse beide Darstellungen automatisch gedreht.

Verändern der Drehwinkel

CGRAPH sieht zwei Winkel vor, die verstellt werden können:

Winkel	Beschreibung
Drehung	Stellt den Drehwinkel um die z-Achse ein. Dieser Drehwinkel kann auch automatisch mit dem Schalter *Drehen um z-Achse* verändert werden
Neigung	Stellt den Neigungswinkel der x-y-Ebene zur z-Achse dar. Damit kann die Grafik von oben und unten betrachtet werden.

Statusleiste

Die Statusleiste besitzt drei Elemente

Element	Beschreibung
Linkes Feld	Schalter für Start und Stopp einer automatischen Drehung nach rechts
Mittleres Feld	Schieberegler, mit dem die Geschwindigkiet der automatischen Drehung eingestellt werden kann
Rechtes Feld (blauer Pfeil)	Beinhalte Informationen oder die Möglichkeit zur Änderung eines Parameters
