Grafiken können gedruckt oder als hochauflösende Bitmaps gespeichert werden. Diese Einstellungen legen die grundsätzlichen Parameter fest..

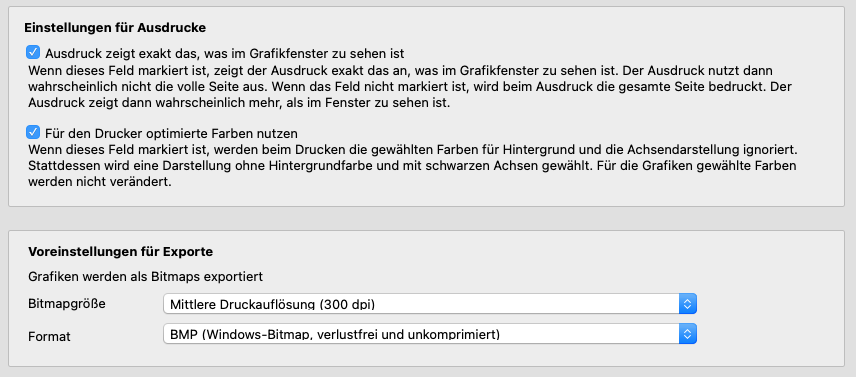

Im Bereich Einstellungen für Ausdrucke kann festgelegt werden, ob der Ausdruck exakt das zeigt, was im Grafikfenster zu sehen ist - dann wird in den meisten Fällen das Papierformat nicht optimal ausgenutzt, weil das Grafikfenster ein anderes Seiten-zu-Höhen-Verhältnis hat. Wird dieses Feld nicht markiert, wird im Ausdruck mehr zu sehen sein als im Grafiklfenster. Die Maßstäbe des Grafikfensters bleiben aber in jedem Falle erhalten.

Außerdem kann festgelegt werden, ob für den Drucker optimierte Farben benutzt werden sollen. Dies betrifft ausschließlich die Darstellung der Achsen und des Hintergrunds. Das Papier in Druckern ist gewöhnlich weiß - eine Darstellung der Grafik mit einem schwarzen Hintergrund, wie sie bei der Installation von CGRAPH für Grafiken benutzt wird, würde bedeuten, dass das Papier schwarz bedruckt werden muss. Wenn dieses Feld markiert ist, druckt CGRAPH stattdessen auf einen weißen Hintergrund und färbt passend dazu die Achsen, die Marker und die Beschriftung schwarz und das Hintergrundraster grau. Die Farben der Grafiken bleiben in jedem Falle erhalten.

Im Bereich Voreinstellungen für Exporte kann festgelegt werden, welche Größe das exportierte Bitmap haben soll. Es stehen vier Möglichkeiten vom Screenshot (1:1-Darstellung) bis zu einer hochauflösenden 600dpi-Grafik (1:64-Darstellung) zur Auswahl. Es kann außerdem das Grafikformat gewählt werden. Hier besteht die Auswahl aus dem folgenen Formaten:

1. BMP-Windows-Bitmap-Format: verlustfrei und unkomprimiert, aber großer Speicherplatzbedarf
2. JPEG-Fornmat: verlustbehaftet und komprimoiert, sehr kleiner Speicherplatzbedarf
3. PNG-Format: verlustfrei und komprimiert, mittlerer Speicherplatzbedarf
