Funktionen der Grafikdarstellung (2D)

Die Darstellung von Grafiken bietet mehrere Möglichkeiten zur Veränderung

Element	Beschreibung

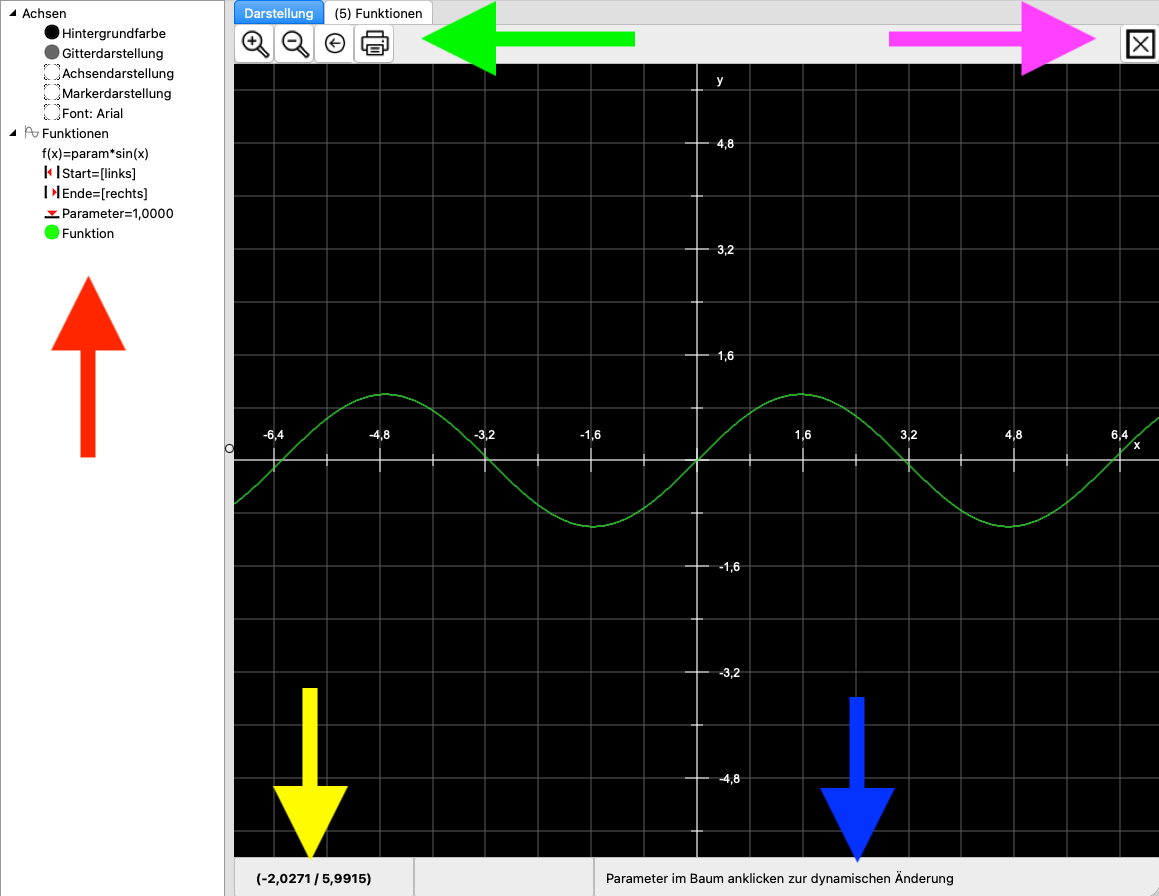

Baumansicht (roter Pfeil)	In dieser Ansicht links von der eigentlichen Grafikdarstellung finden sich alle wichtigen Parameter zu den einzelnen Grafiken und auch Einstellmöglichkeiten zu Farben und Erscheinung des Koordinatensystems
Funktionenleiste (grüner Pfeil)	Enthält Schalter zur Bearbeitung der Darstellung sowie eine Möglichkeit, die Darstellung zu entfernen (magentafarbener Pfeil)
Statusleiste (gelber Pfeil)	Zeigt links die aktuelle Koordinate des Mauszeigers in der Grafik an. Abhängig vom Typ der Grafik können das reelle (x/y)-Werte sein oder eine komplexe Zahl . Das zweite Feld zeigt eine Koordinate, wenn mit der Maus ein Ausschnitt gewählt wird.
Parameter (blauer Pfeil)	Dieser Bereich beinhaltet Informationen oder die Möglichkeit zur Änderung eines Parameters

Funktionenleiste

Die Funktionenleiste bietet Schalter zur schnellen Änderung der Darstellung und zum Drucken.

Symbol	Beschreibung
	Vergrößert den Ausschnitt (Hineinzoomen) um den Faktor 2
	Verkleinert den Ausschnitt (Herauszoomen) um den Faktor 2
	Stellt den vorausgehenden Ausschnitt wieder her. Maximal 20 Ausschnitte werden gespeichert.
	Stellt den ursprünglichen Ausschnitt wieder her.
	Erlaubt den Export der Werte als CSV-Datei. Dieser Schalter ist nur in den Grafiktypen verfügbar, bei denen Vorgabewerte und Grafik sich dasselbe Fenster teilen.
	Ruft die Druckerauswahl auf und druckt die aktuelle Ansicht gemäß den generellen Einstellungen. Bei manchen Grafiken können durch einen Rechtsklick auf dieses Symbol zusätzliche Einstellungen abgerufen werden.
	Schließt den aktuellen Reiter und damit die Grafikdarstellung und alle damit verbundenen Vorgabeseiten.

Statusleiste

Die Statusleiste besitzt drei Elemente

Element	Beschreibung
Linkes Feld	Zeigt links die aktuelle Koordinate des Mauszeigers in der Grafik an. Abhängig vom Typ der Grafik können das reelle (x/y)-Werte sein oder eine komplexe Zahl (gelber Pfeil).
Mittleres Feld	Zeigt eine Koordinate, wenn mit der Maus ein Ausschnitt gewählt wird. Abhängig vom Typ der Grafik können das reelle (x/y)-Werte sein oder eine komplexe Zahl.
Rechtes Feld	Beinhalte Informationen oder die Möglichkeit zur Änderung eines Parameters (blauer Pfeil)

Ausschnitt wählen mit der Maus

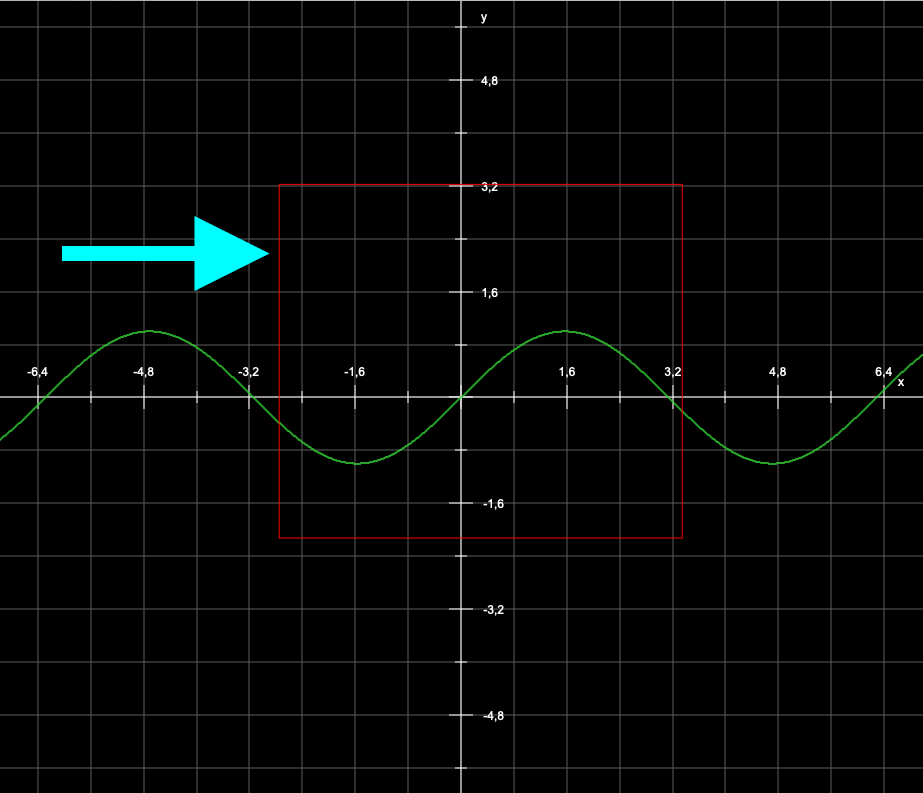

Durch Klick ín die Grafik und Bewegen der Maus kann ein roter Rahmen aufgezogen werden. Ein zweiter Klick legt dann den neuen Ausschnitt fest.

In den Einstellungen kann festgelegt werden, ob der Ausschnitt exakt umgesetzt wird (dies verzerrt oftmals die Grafik) oder ob das Verhältnis der Achsen zueinander (und damit die Proportion der Grafik) erhalten bleibt.

Der Ausschnitt kann zudem mit dem Mausrad stufenlos vergrößert und verkleinert werden.

Blättern mit der Maus

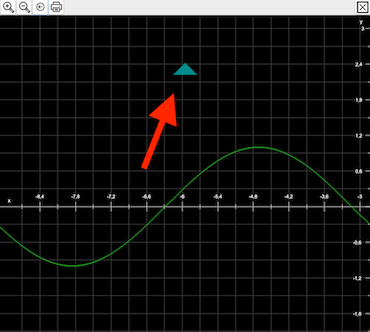

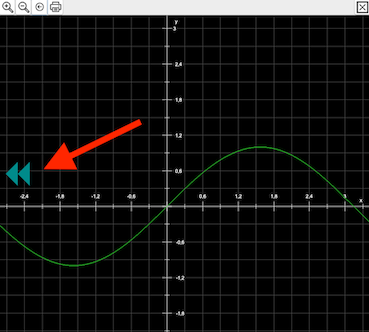

Mit einem Rechtsklick in die Grafik werden blaue Dreiecke angezeigt, wenn sich die Maus in den äußeren Bereichen befindet. Am Rand ist es ein doppeltes Dreieck, weiter innen ein einfaches Dreiecke (rote Pfeile in den Bildern).

Nach dem Loslassen der Maustaste blättert dann CGRAPH wahlweise eine ganze „Seite“ (Doppeldreieck) oder eine halbe „Seite“ (einfaches Dreiecke) in die jeweilige Richtung der Spitze des Dreiecks. Mit „Seite“ ist hier die Breite bzw. Höhe des Grafikfensters gemeint. Wenn das Fenster bspw. eine Breite von 6 Einheiten zeigt, blättert der Doppelpfeil um eben diese 6 Einheiten, der einfache Pfeil nur um 3.

Wenn Sie lieber nicht scrollen wollen, bewegen Sie die Maus einfach in den mittleren Bereich, in dem keine Pfeile angezeigt werden und lassen dann die Maustaste los.
