Hier wid die Darstellung von 2D-Grafiken festgelegt.

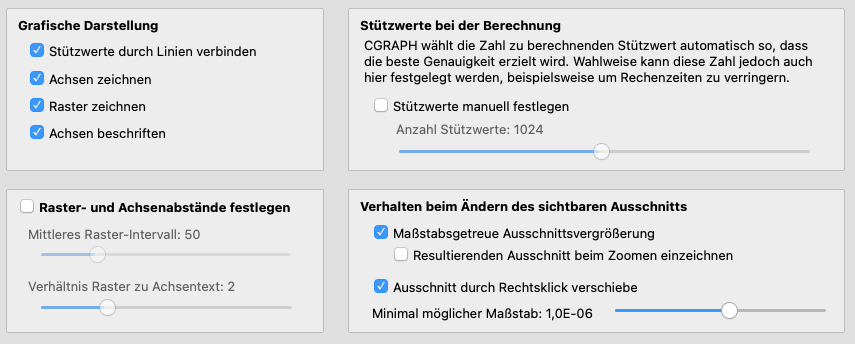

Im Bereich Grafische darstellung kann grundsätzlich entschieden werdewn, ob Achsen, Hintergrundraster und Beschriftung sichtbar sind. Es kann auch festgelegt werden, ob die berechneten Stützwerte der Grafik durch Linien verbunden werden sollen. Für jede Grafik können diese Einstellungen noch einmal separat im Baum auf der linken Seite und durch Doppelklick auf den Eintrag Achsen vorgenommen werden.

Die Stützwerte bei der Berechnung beschreiben die Anzahl Werte, die für eine vorgegebene Funktion zur Darstellung der Grafik berechnet werden. CGRPAH verwaltet diese Zahl intern und wählt die Anzahl der Stützwerte je nach Fenstergröße optimal. Sie kann aber auch manuell mittels des Schiebereglers vorgegeben werden,

Im Bereich Raster- und Achsenabstände festlegen kann in weiten Grenzen beeinflusst werden, wie CGRAPH das Hintergrund-Raster und die Beschriftungen zeichnet. Die Zahl für das mittlere Raster-Intervall gibt den Abstand in Pixeln an, der als Grundlage für „glatte“ Abstände des Rasters gewählt wird. Denn für das Raster werde niemals „krumme“ benutzt - es wird immer versucht, ganze Zahlen (bspw. 1,2,3…) oder Teiler davon (bspw. 1,0/1,2/1,4,,,) als Grundlage zu verwenden. Damit nicht jede Rasterlinie beschriftet wird, kann zudem das Verhältnis Raster-zu-Achsentext festgegelegt werden. Es ist stets ganzzahlig - eine 1 bedeutet, dass Texte an jeder Rasterlinie stehen, eine 2 steht für „jede zweite Rasterlinie“ usw.

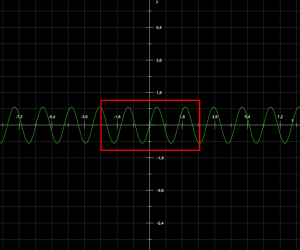

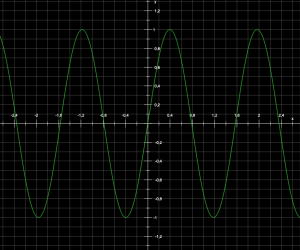

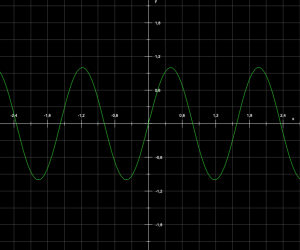

Es kann außerdem das Verhalten beim Ändern des sichtbaren Ausschnitts eines Grafikfensters beeinflusst werden. Wenn die maßstabsgetreue Ausschnbittsvergrößerung gewählt wird, bleibt das Verhältnis der Maßstäbe zueinander gleich - der neue Ausschnitt stellt also eine echte Vergrößerung dar. Ist das Feld nicht markiert, dann setzt CGRAPH den gewählten Ausschnitt exakt um. Im Beispiel zeigt das linke Bild den mit der Maus gewählten Ausschnitt. Maßstabsgetreu umgesetzt (Mitte) ist dann aber ein größerer Ausschnitt zu sehen. Wenn der Ausschnitt exakt umgesetzt wird (Bild rechts), entsprechen die neuen Koordinaten für das Fenster exakt dem gewählten Ausschnitt, aber das Verhältnis der Maßstäbe weicht nun voneinander ab.

CGRAPH kann bei der maßstabsgetreuen Ausschnittsvergrößerung den resultierenden Ausschnitt beim Zoomen einzeichnen. Er wird dann als zusätzlicher grüner Rahmen in der Grafik dargestellt.

Ein Schieberegler erlaubt auch die Festlegung des minimal möglichen Maßstabs.
