Als Kreisabschnitt wird in CGRAPH eine Sehne eines Kreises bezeichnet, wobei Anfangs- und Endwinkel sowie Mittelpunkt und Radius des Kreises frei einstellbar sind.

Die Funktion wird hier oberhalb der Vorgabewerte für alle Arten von Gebietsabbildungen einheitlich festgelegt, denn gemeinsame Abbildungen sind nur sinnvoll, wenn dieselbe Funktion verwendet wird. Als Variablennamen sind z und param (als komplexe Zahlen) sowie x und y (als Real- und Imaginärteil der Variable z) zulässig.

CGRAPH sieht mehrere Möglichkeiten einer Eingabe vor:

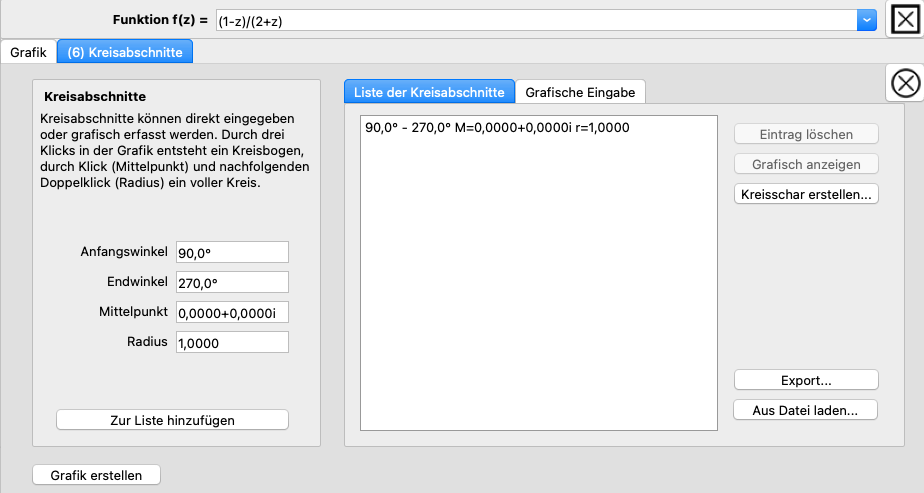

Im Bereich auf der linken Seite können Kreisabschnitte definiert werden.

Die Felder Anfangswinkel und Endwinkel enthalten die Intervallgrenzen, innerhalb derer CGRAPH den Winkel bei der Darstellung des Kreisabschnitts variiert. Die Winkel werden im Gradmaß eingegeben und dürfen nicht identisch sein. Es können auch Formeln eingegeben werden. Die Winkel werden gegen den Uhrzeigersinn mathematisch positiv von der positiven x-Achse gemessen.

Das Feld Mittelpunkt gibt den Mittelpunkt des Kreises in komplexen Koordinaten an. Es können Formeln oder komplexe Zahlen eingegeben werden.

Im Feld Radius wird der Radius des Kreises festgelegt. Hier sind nur reelle, positive Werte zulässig. Wenn Formeln verwendet werden, müssen sie positive Werte zurückliefern. Eventuelle Imaginärteile werden ignoriert.

Über den Schalter Zur Liste hinzufügen werden die Eingaben in die Liste der Kreisabschnitte Abbildungen übernommen.

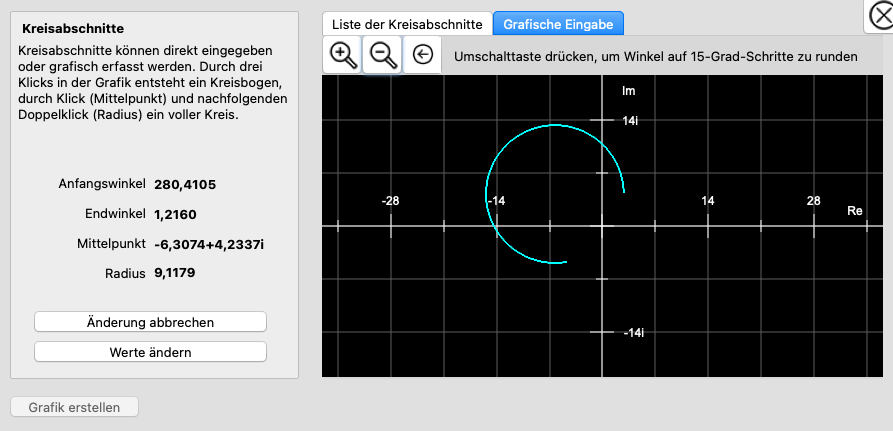

Durch Umschalten des Reiters im Bereich auf dser rechten Seite auf Grafische Eingabe ist es möglich, Kreisabschnitte grafisch zu erstellen. Dazu wird auf der rechten Seite ein Grafikfenster dargestellt. Der erste Klick im Grafikfenster definiert den Mittelpunkt, Es erscheint dann eine blaue Linie, mit der man mit dem nächsten Klick den Radius und den Anfangswinkel festlegt. Sodann erscheint ein Kreisbogen, und mit dem dritten Klick legt man den Endwinkel fest. Danach wird die Eingabe in die Liste der Kreisabschnitte übernommen.

Wenn während der Auswahl des Endwinkels die Umschalt-(Shift-)Taste gedrückt wird, springt der Endwinkel in Abschnitten von je 15 Grad. Dies vereinfacht die Eingabne „runder“ Werte.

Sobald ein Eintrag in der Liste der Kreisabschnitte markiert wird, kann er bearbeitet werden.

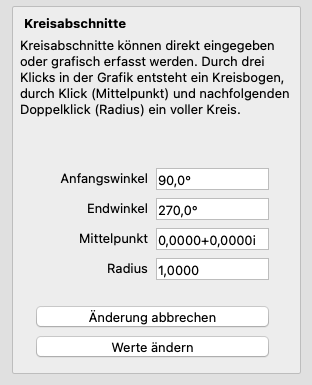

Die Vorgabewerte des angeklickten Eintrags in der Liste werden auf der linken Seite angezeigt und können nun geändert werden. Nach Abschluss der Änderung klickt man auf Werte ändern. Soll der Listeneintrag unverändert bleiben, klickt man auf Änderung abbrechen.

Ein in der Liste markierter Eintrag kann durch Klick auf den Schalter Eintrag löschen entfernt werden.

Mittels der Schalter Export… und Aus Datei laden können semikolongetrennte CSV-Dateien erzeugt und auch wieder eingelesen werden. Das Format hierfür lautet Anfangswinkel;Endwinkel;Mittelpunkt;Radius Mehrere Kreisabschnitte in einem Rutsch können mittels des Schalters Kreisschar erstellen hinzugefügt werden. Sie können dann ebenfalls editiert werden.

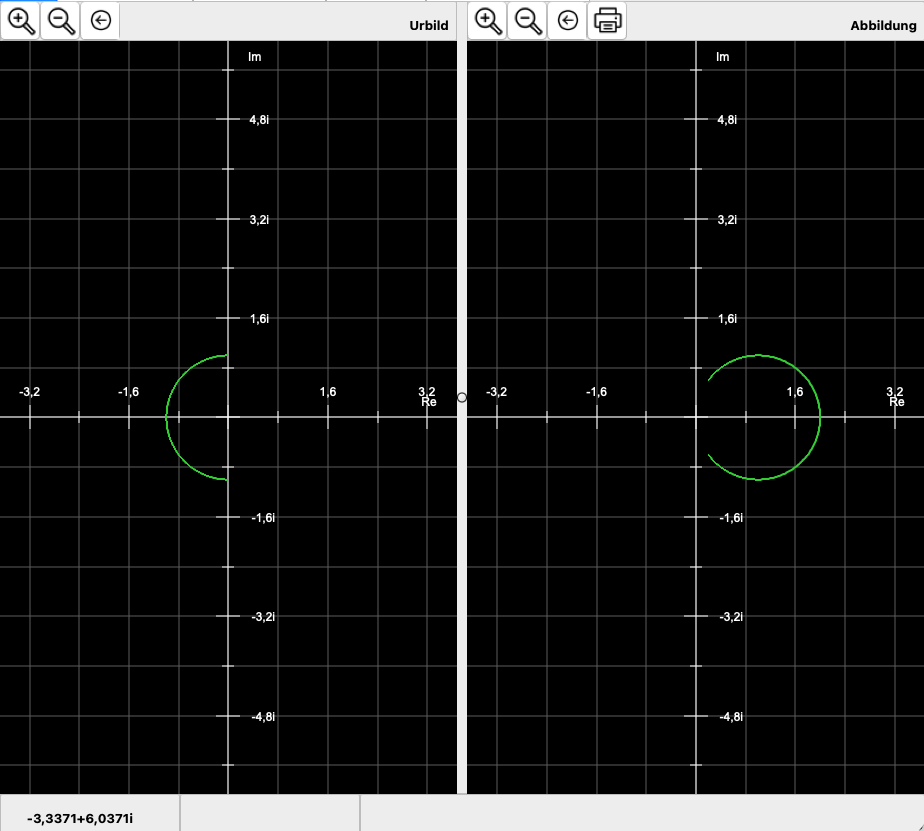

Nach dem Anklicken des Schalters Grafik erstellen schaltet CGRAPH auf den Reiter Darstellung um und zeigt die Grafik - links das Urbild, rechts die Abbildung über der Funktion.

Im Baum auf der linken Seite können die Vorgabewerte eingesehen werden. Wenn die Funktion einen Parameter enthält, wird dieser als rotes Quadrat im Urbild dargestellt. Ein Doppelklick auf dieses Quadrat ermöglicht die grafische Änderung des Parameters, indem einfach die Maus bewegt wird. Ein Klick ins Urbild schaltet die Parameteränderung wieder ab. Wenn gleichzeitig die Shift-Taste gedrückt wird, wird der ursprüngliche Parameter wieder hergestellt. Eine weitergehende Erklärung dieser Funktion finden Sie bei den Hinweisen zur Änderung eines komplexen Parameters in der Grafikdarstellung.

Die festgelegten Kreisabschnitte können nachträglich geändert werden - durch einen Klick auf einen der Werte schaltet CGRAPH wieder auf den Reiter mit den Vorgabewerten um. Eine Anpassung der Grafik erfolgt, sobald der Schalter Grafik erstellen angeklickt wird.
