Funktionen der Grafikdarstellung mit zwei Fenstern (3D)

CGRAPH zeigt 3D-Objekte in einer Darstellung, bei der der Ursprung (0/0/0) immer im Zentrum des Bildes bleibt. Der Ursprung bleibt damit immer Teil des Bildes; man kann bspw. nicht darüber hinaus zoomen, um „auf die andere Seite“ des Bildes zu gelangen. Die z-Achse ist zudem in der Standardeinstellung zur besseren Übersicht immer nach oben ausgerichtet. Die Darstellung von Grafiken bietet mehrere Möglichkeiten zur Veränderung.

Element	Beschreibung
Baumansicht	In dieser Ansicht links von der eigentlichen Grafikdarstellung finden sich alle wichtigen Parameter zu den einzelnen Grafiken und auch Einstellmöglichkeiten zu Farben und Erscheinung des Koordinatensystems (roter Pfeil)
Funktionenleiste	Enthält Schalter zur Bearbeitung der Darstellung sowie eine Möglichkeit, die Darstelllung zu entfernen (grüne Pfeile), die Einstellungen für die Drehwinkel der Grafik (magentarabene Pfeile) und eine erweiterte Möglichkeit, die Winkel zu verändern (orangefarbener Pfeil)
Statusleiste	Enthält eine Funktion zur automatischen, animierten Drehung der Grafik (gelbe Pfeile). Das rechte Feld beinhaltet Informationen oder die Möglichkeit zur Änderung eines Parameters (blauer Pfeil). Zur Einstellbarkeit eines Parameters siehe Hinweise zur Änderung des Parameters in der Grafikdarstellung.

Funktionenleiste

Die Funktionenleiste (grüne Pfeile) bietet Schalter zur schnellen Änderung der Darstellung, zum Drucken und zum Schließen der Grafik als Ganzes.

Symbol	Beschreibung
	Vergrößert den Ausschnitt (Hineinzoomen) um den Faktor 2
	Verkleinert den Ausschnitt (Herauszoomen) um den Faktor 2
	Stellt den Startausschnitt wieder her, indem Skalierung und Drehwinkel wieder auf jene Werte gesetzt werden, die in den Einstellungen festgelegt sind.
	Ruft die Druckerauswahl auf und druckt die aktuelle Ansicht gemäß den generellen Einstellungen. Bei manchen Grafiken können durch einen Rechtsklick auf dieses Symbol zusätzliche Einstellungen abgerufen werden.
	Schließt den aktuellen Reiter und damit die Grafikdarstellung und alle damit verbundenen Vorgabeseiten.

Durch Hineinzoomen gelangt man näher an den Mittelpunkt heran. Dies führt auch dazu, dass man in Grafiken „heintauchen“ kann und sich dann visuell in deren Inneren „umsehen“ kann.

Die Skalierung kann auch über das Mausrad geändert werden.

Verändern der Drehwinkel

In der vereinfachten Darstellung sieht CGRAPH zwei Winkel vor, die verstellt werden können:

Winkel	Beschreibung
Drehung	Stellt den Drehwinkel um die z-Achse ein. Dieser Drehwinkel kann auch automatisch mit dem Schalter Drehen um z-Achse verändert werden
Neigung	Stellt den Neigungswinkel der x-y-Ebene zur z-Achse dar. Damit kann die Grafik von oben und unten betrachtet werden.

Statusleiste

Die Statusleiste besitzt drei Elemente

Element	Beschreibung
Linkes Feld	Schalter für Start und Stopp einer automatischen Drehung nach rechts
Mittleres Feld	Schieberegler, mit dem die Geschwindigkiet der automatischen Drehung eingestellt werden kann
Rechtes Feld	Beinhalte Informationen oder die Möglichkeit zur Änderung eines Parameters (blauer Pfeil)

Erweitert: Verändern der Drehwinkel

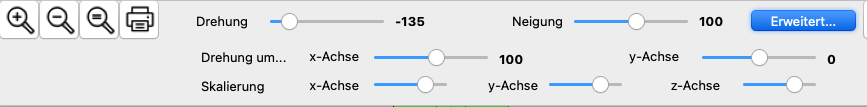

Über den Schalter Erweitert wird eine zusätzliche Einstellbarkeit der Drehwinkel und der Skalierung möglich.

Winkel	Beschreibung
Drehung um x-Achse	Stellt den Drehwinkel um die x-Achse dar. Damit kann die Grafik allein gegen die x-Achse gekippt werden.
Drehung um y-Achse	Stellt den Drehwinkel um die y-Achse dar. Damit kann die Grafik allein gegen die y-Achse gekippt werden.
Skalierung x-Achse	Stellt die Skalierung allein für die x-Achse ein. Damit können Objekte in x-Richtung kleiner oder größer dargestellt werden.
Skalierung y-Achse	Stellt die Skalierung allein für die y-Achse ein. Damit können Objekte in y-Richtung kleiner oder größer dargestellt werden.
Skalierung z-Achse	Stellt die Skalierung allein für die z-Achse ein. Damit können Objekte in z-Richtung kleiner oder größer dargestellt werden.

Die Änderung der Drehwinkel fü die x- und y-Achse führen zwangsweise dazu, dass die z-Achse nicht mehr senkrecht ausgerichtet ist.

Ein weiterer Klick auf den Schalter Erweitert verbirgt das Panel mit den zusätzlichen Einstellmöglichkeiten wieder.
