Reelle Ebene : Lineare Algebra
Die lineare Algebra (auch Vektoralgebra) ist ein Teilgebiet der Mathematik, das sich mit Vektorräumen beschäftigt. Ähnlich wie in anderen Teilgebieten der Mathematik, sind die strukturerhaltenden Abbildungen, welche in der linearen Algebra die linearen Abbildungen sind, von besonderem Interesse. CGRAPH erlaubt im 2D-Raum die Darstellung von Geraden und Kreisen und kann Schnittpunkte berechnen.
Geraden in Parameterdarstellung

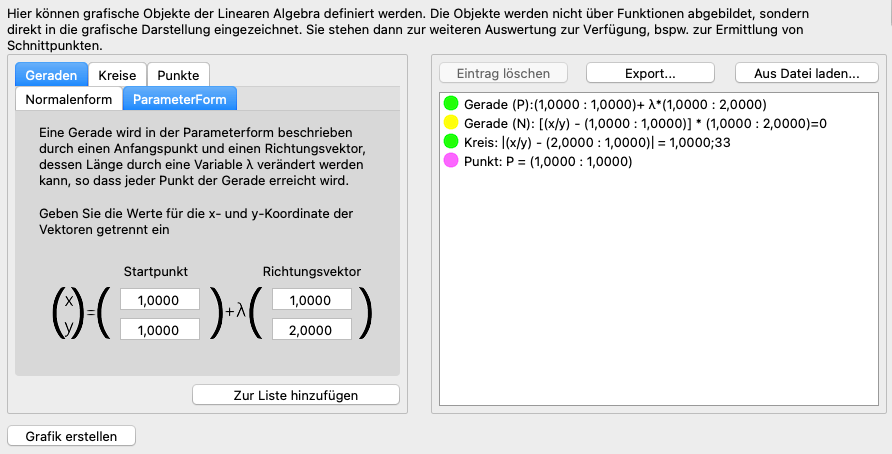

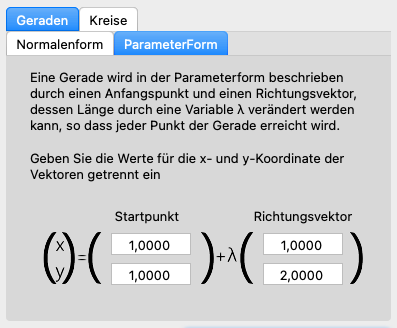

Eine Gerade in Parameterdarstellung besitzt einen Startpunkt und einen Richtungsvektor. Beide können getrennt für x- und y-Koordinate im Reiter Geraden/Parameterform eingegeben werden. Ein Klick auf den Knopf Zur Liste hinzufügen zeigt die Gerade dann im rechten Fenster an. Es wird dabei eine Prüfung vorgenommen, ob die Gerade bereits Teil der Liste ist. CGRAPH erkennt dabei auch Angaben, die nicht exakt dieselbe Definition haben (bspw. einen anderen Startpunkt), aber dennoch dieselbe Gerade beschreiben.
Geraden in Normalenvektordarstellung

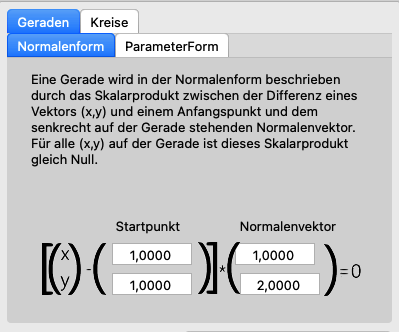

Eine Gerade in Normalenvektordarstellung besitzt einen Startpunkt und einen Vektor, der senkrecht (Normalenform eingegeben werden. Ein Klick auf den Knopf Zur Liste hinzufügen zeigt die Gerade dann im rechten Fenster an. Es wird dabei eine Prüfung vorgenommen, ob die Gerade bereits Teil der Liste ist. CGRAPH erkennt dabei auch Angaben, die nicht exakt dieselbe Definition haben (bspw. einen anderen Startpunkt), aber dennoch dieselbe Gerade beschreiben.
Kreise

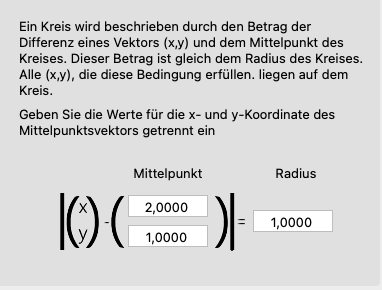

Ein Kreis wird beschrieben durch den Betrag der Differenz eines Vektors (x/y) und dem Mittelpunkt des Kreises. Für alle (x(y) auf dem Kreis ist dieser Betrag gleich dem Radius des Kreises. Gerade in Normaklenvektordarstellung besitzt einen Startpunkt und einen Vektor, der senkrecht (normal) auf der Geraden steht. Beide können getrennt für x- und y-Koordinate im Reiter Kreise eingegeben werden. Ein Klick auf den Knopf Zur Liste hinzufügen zeigt die Gerade dann im rechten Fenster an. Es wird dabei eine Prüfung vorgenommen, ob der Kreis bereits Teil der Liste ist.
Nach dem Anklicken des Schalters Grafik erstellen schaltet CGRAPH auf den Reiter Darstellung um und zeigt die Grafik. Die Grafiken werden aber in jedem Falle erstellt, da keine Berechnung erforderlich ist.
Im Baum auf der linken Seite können die Vorgabewerte eingesehen werden.
Objektliste
Die Objektliste ermöglicht den Export und Import ganbzer Objektlisten. darüber hinaus können einzelne Einträge durch Markieren gelöscht werden.

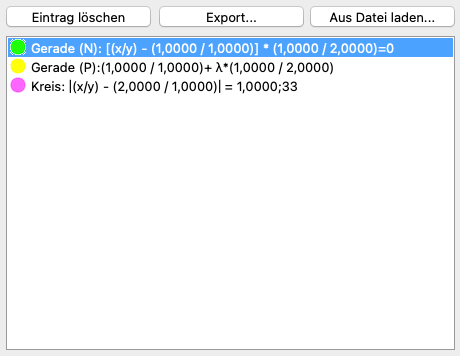

Die einzelnen Objekte können außerdem unabhängig voneinander dargestellt werden. Während in der Baumdarstellung lediglich eine Grundfarbe gewählt werden kann, können in der Liste jedem einzelnen Objekt andere Farben oder Darstellungen zugewiesen werden. Ein Doppelklick auf das jeweilige Objekt öffnet einen Dialog zu Einstellungen, mit denen das Objekt modifiziert werden kann.
Hinweis: wenn die Farbe eines Objekts auf diese Weise geändert wurde, kann sie nicht mehr über die generelle Farbauswahl in der Baumansicht modifiziert werden.
Hinweise zur Bedienung der Grafikdarstellung
Über die Funktion Schnittpunkte ermitteln können Schnittpunkt der Objekte untereinander ermittelt werden. Anders als bei den anderen Grafiken werden diese nicht grafisch ermittelt, sondern tatsächlich aufgrund der eingegebenen Werte berechnet.
